徑向切削

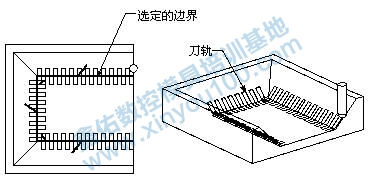

徑向切削驅動方式允許您使用指定的“步進距離”、“帶寬”和“切削模式”生成沿著并垂直于給定邊界的“驅動路徑”。此驅動方式可用于創建清理操作。
徑向切削驅動方式

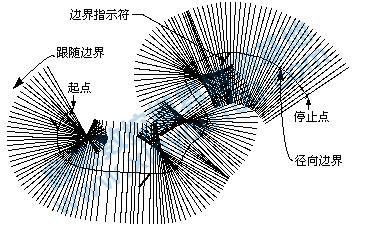

開始時,刀具按邊界指示符的方向沿著邊界“單向”或“往復”移動,如下圖所示。這可以通過將“跟隨邊界”切換為“反轉邊界”來進行更改。
方向由邊界指示符定義
“徑向切削驅動方式”對話框中顯示以下選項。
驅動幾何體 |
選擇并修改永久邊界以定義“驅動幾何體” |
帶寬 |
定義在邊界平面上測量的加工區域的整個寬度 |
切削類型 |
定義刀具從一個切削刀路到下一個切削刀路的移動方式 |
步距 |
指定連續“驅動路徑”之間的距離 |
跟隨邊界,反轉邊界 |
決定刀具沿著邊界移動的方向 |
順銑切削/逆銑切削 |
定義“驅動路徑”關于主軸旋轉進行切削的方向 |
投影矢量 |
決定“驅動點”投影到“部件表面”的方式 |
顯示驅動路徑 |
顯示用于生成刀軌的當前“驅動路徑” |
驅動幾何體
編輯顯示編輯徑向邊界對話框,此對話框允許您修改單個的邊界成員,并可以添加或減少現有的集內的“邊界”。
選擇顯示徑向邊界或臨時邊界對話框,它們允許您定義要切削的區域?!皬较蜻吔纭睂υ捒蛟试S您為操作選擇永久邊界,且只有在部件中存在永久邊界時才會顯示此對話框。如果定義了多個“邊界”,則會應用一個提升,它允許刀具從一個邊界向下一個邊界移動。一旦定義了“邊界”,則選擇會切換為重新選擇,它允許您對邊界進行完全定義。關于永久邊界和臨時邊界的一般信息,請參閱有關“邊界”的說明。關于如何在操作中創建臨時邊界的信息,請參閱“臨時邊界”。
顯示突出顯示當前的邊界。
帶寬
帶寬定義在邊界平面上測量的加工區域的總寬度。帶寬是“材料側”和“相反側”偏置值的總和。

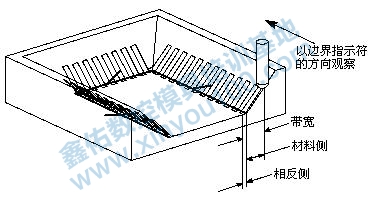

“材料側”是從按照邊界指示符的方向看過去的邊界右手側,如下圖所示。“相反側”是左手側。“材料側”和“相反側”的總和不能等于零。
材料側和相反側
