UG造型 UG工程圖直徑符號和數(shù)字之間的距離太大如何修改

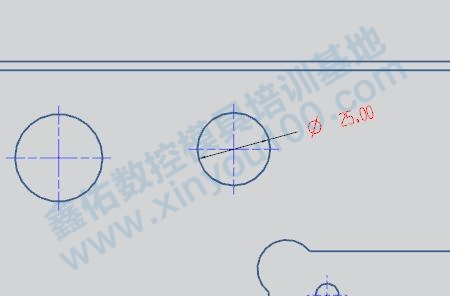

我們在出工程圖的時候標注的直徑和婁字之間的距離比較大，如下圖：

解決方法：

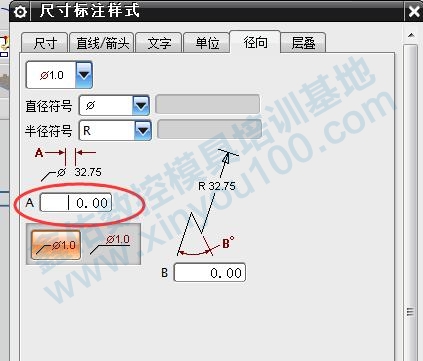

1.更改直徑符號與后面數(shù)字之間的距離：雙擊標注的尺寸—編輯尺寸—設置—徑向—修改A的尺寸值為0；

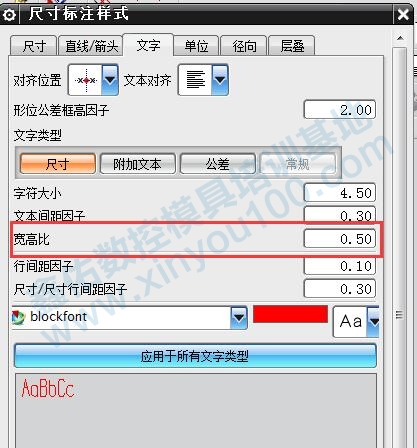

2.更改字符大小高度比：雙擊標注的尺寸—編輯尺寸—設置—文字—修改字符大小值和寬高比；

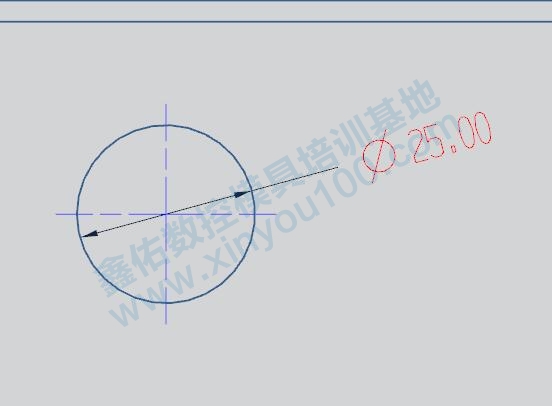

以上兩種方法更改之后的效果如下圖

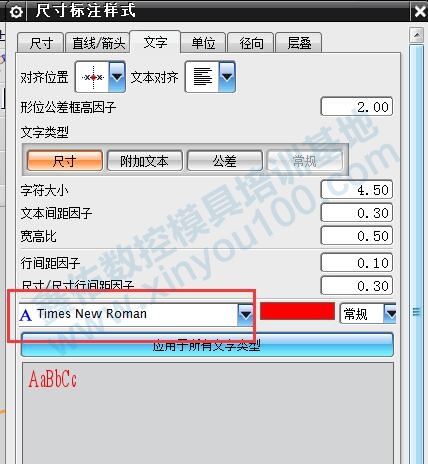

3.更改標注文字字體為Times new roman或者仿宋（應該還有其它字體）

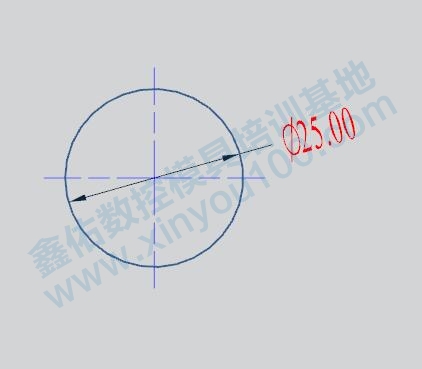

更改之后的效果如下
